miniNAV®

Das kleinste
Differenzdruck Ventil
für die Behandlung des HC bei Früh- und Neugeborenen sowie Liegendpatienten

miniNAV®

FEATURES

  • kleinstes Differenzdruckventil mit verlässlicher Drainagekontrolle zur Behandlung des Hydrocephalus insbesondere bei Früh- und Neugeborenen oder Liegendpatienten

  • sehr kleines, schlankes, zylindrisches Design für eine einfache Implantation

  • bedingt MRT sicher bis 3 Tesla

  • präzise Feinwerktechnik

  • robust und langlebig durch die Verwendung von Titan

miniNAV®

FUNKTIONSWEISE

Das miniNAV wurde mit dem Ziel entwickelt, ein möglichst kleines Ventil mit solider Drainagekontrolle anzubieten und gleichzeitig die bekannten Probleme wie Verstopfung und Abhängigkeit vom Subkutandruck zu vermeiden.

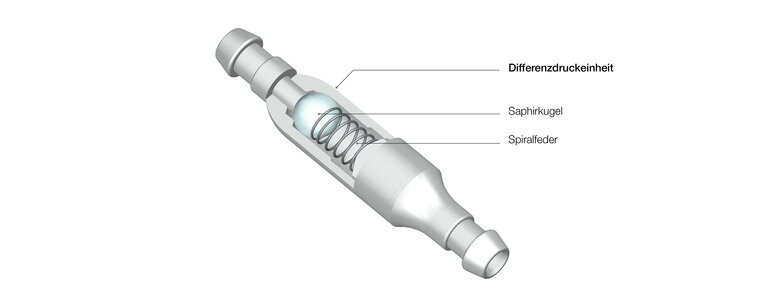

Die Darstellung zeigt eine schematische Zeichnung des miniNAV. Das Ventil besteht aus einem stabilen Titangehäuse mit einem integrierten Kugel-Konus-Ventil. Eine Spiralfeder bestimmt den Öffnungsdruck des Kugel-Konus-Ventils. Die Saphirkugel garantiert den präzisen Verschluss. Am distalen Ventilende kann wahlweise ein Konnektor oder ein Silikonkatheter angeschlossen werden. Die Anschlusstüllen für den Einlass und den Auslass sind ebenfalls aus Titan gefertigt.

Die untere Darstellung zeigt das miniNAV die Funktionsweise des Ventils: Ist das Kugel-Konus-Ventil geschlossen, ist eine Liquordrainage nicht möglich. Steigt der intraventrikuläre Druck an, wirkt diese Kraft auf das Kugel-Konus-Ventil und sorgt schließlich dafür, dass die Feder nachgibt und sich zwischen dem Konus und der Kugel eine Lücke bildet, die nun den Durchfluss des Liquors zulässt.

Flussrichtung

Kugel-Konus-Ventil geschlossen

Kugel-Konus-Ventil geöffnet. Liquorfluss möglich.

Druckstufen­erkennung im Röntgenbild

Jede feste Druckstufe ist speziell kodiert und kann postoperativ in der Bildgebung erkannt werden. Untere Darstellungen zeigen die Röntgenbilder aller verfügbaren Druckstufen des miniNAV (0, 5, 10 und 15 cmH2O):

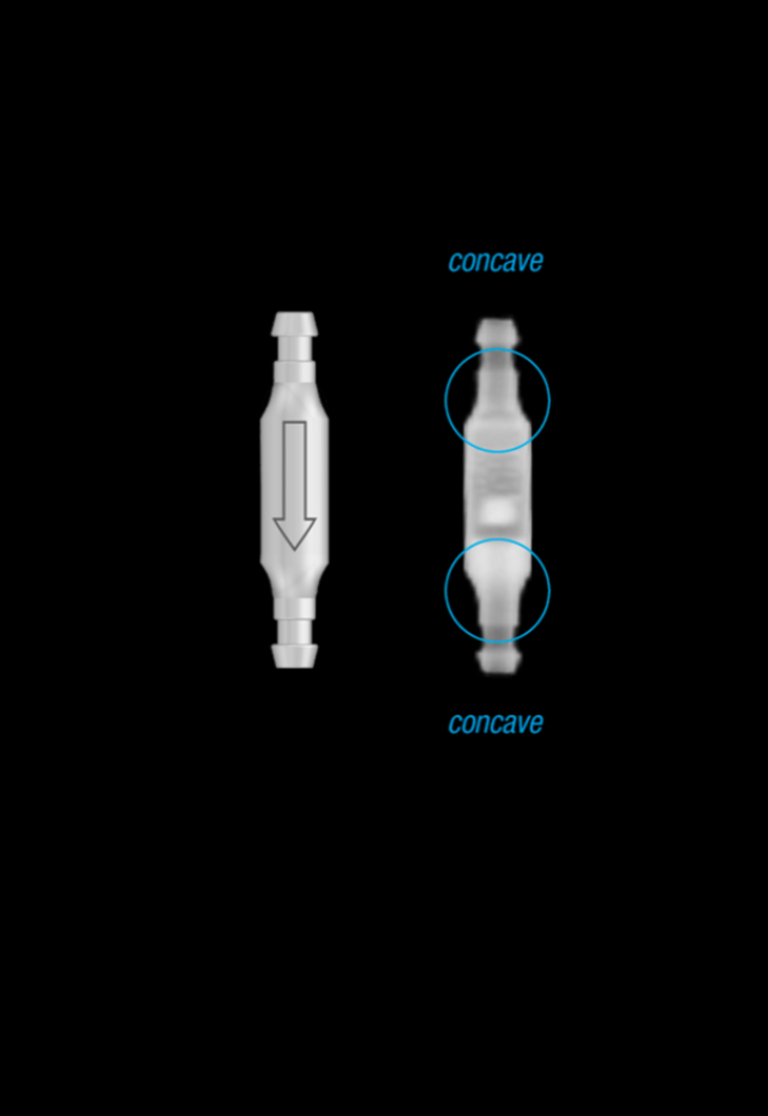

Druckstufe 0 cmH2O

Druckstufe 5 cmH2O

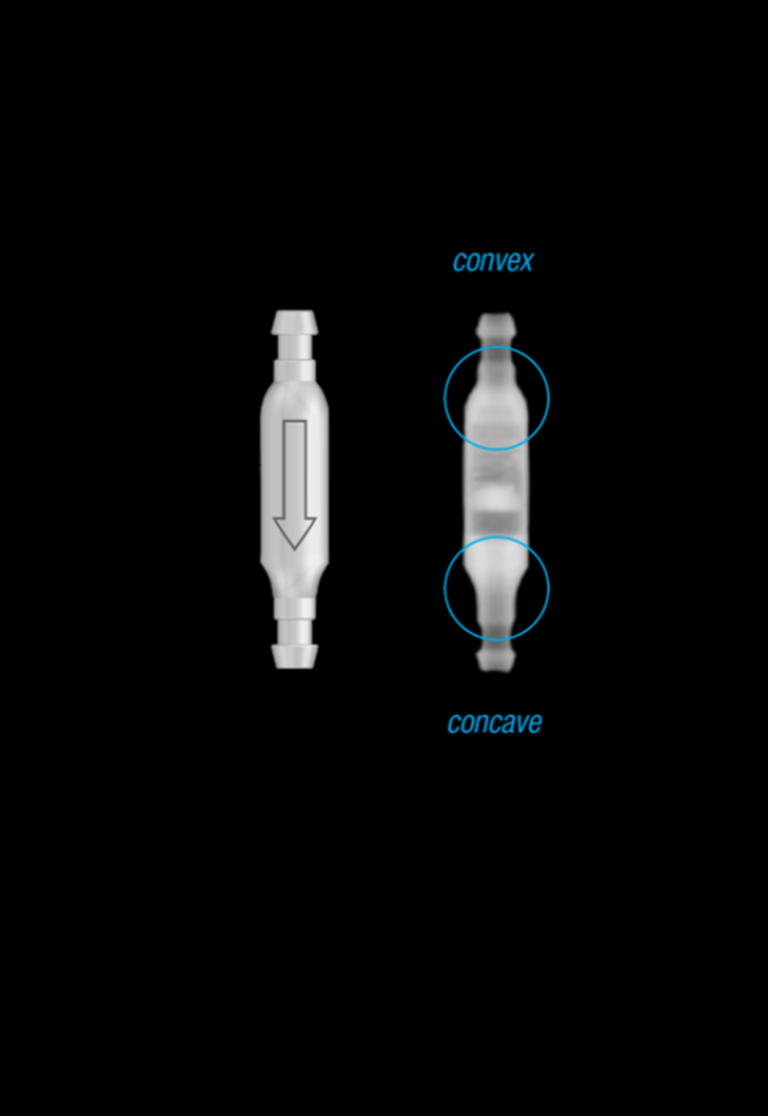

Druckstufe 10 cmH2O

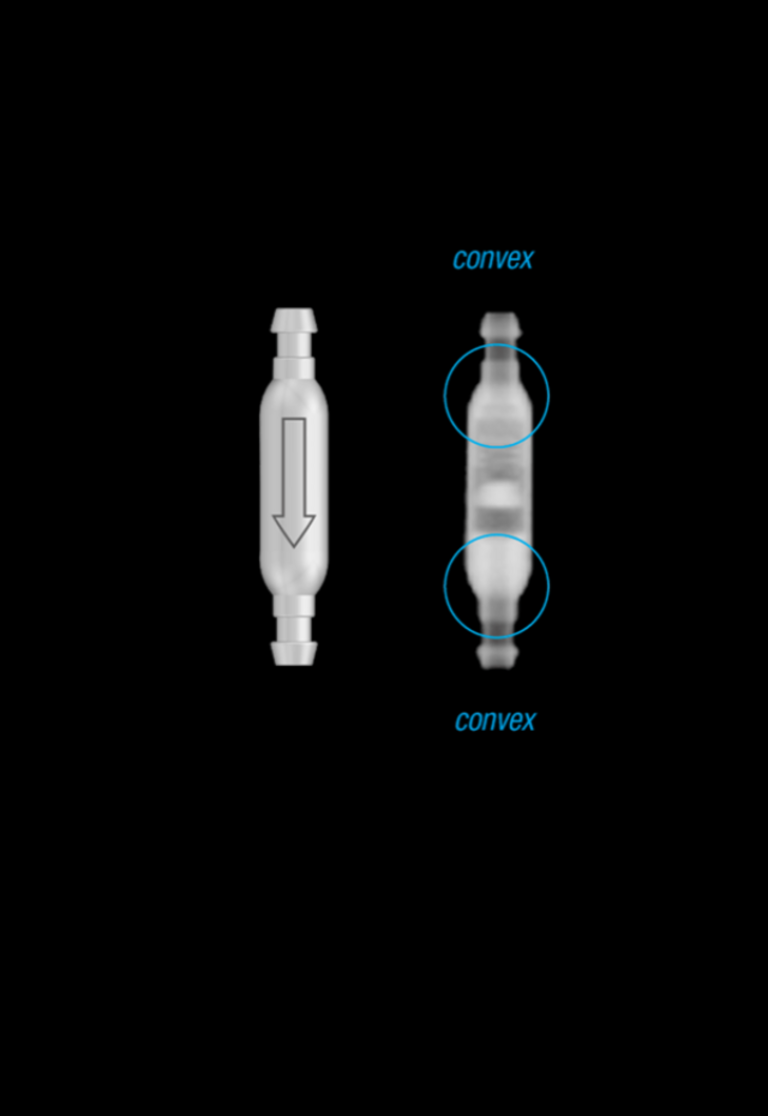

Druckstufe 15 cmH2O






MIETHKE App - VENTILE EINFACH verstehen

Die MIETHKE App zeigt anschaulich und schnell verständlich die Funktionsweise unserer Ventile:

+ Einfluss der Körperposition auf den Öffnungsdruck: Der Bewegungssensor des Smartphones simuliert die Körperlage des Patienten: aufrecht - schräg - liegend.

+ Druckstufenerkennung im Röntgenbild: Jede eingestellte oder voreingestellte Druckstufe ist hier dargestellt und mittels Templates einfach zu erkennen.

+ Simulation der Verstellbarkeit: Ventile lassen sich einfach mit dem Finger verstellen und helfen so beim Verstehen, was im Inneren des Ventils passiert.

+ Blick ins Innere von MIETHKE-Ventilen: Alle Ventile gewähren einen Blick auf ihre Bauweise und so kann der Einfluss des Liquorflusses auf die Funktionsweise leicht verständlich gezeigt werden.

+ kostenlos für Apple und Android







minNAV ®
