GAV 2.0

EIN Ventil für Früh- und Neugeborene,
Kinder und Erwachsene

GAV 2.0

FEATURES

  • EIN Ventil für Früh- und Neugeborene, Kinder und Erwachsene
  • drei Produktvarianten: für ventrikulo-peritoneale (GAV 2.0) sowie für lumbo-peritoneale Abteilung (GAV2.0 LP, gerade und GAV2.0 LP, U-Form)
  • mehr Schutz vor Überdrainagekomplikationen durch lagebedingte Funktionsweise
  • unkompliziertes Druckstufenkonzept mit 6 verschiedenen fest eingestellten Druckstufen zur Auswahl
  • einfache Druckstufencodierung für eine klare Druckstufenerkennung in der Bildgebung
  • bedingt MRT sicher bis 3 Tesla
  • schlankes, zylindrisches und kleines Design für einen besseren Strömungsverlauf
  • präzise Feinwerktechnik
  • robust und langlebig durch die Verwendung von Titan

GAV 2.0

FUNKTIONSWEISE

Das GAV 2.0 ist die konsequente Weiterentwicklung des bewährten GAV und paediGAV und wie seine Vorgänger arbeitet es lageabhängig und besteht aus einer festen Differenzdruck- und Gravitationseinheit.

Das GAV 2.0 muss für eine optimale Funktionsweise immer parallel zur Körperachse implantiert werden. Dann passt es seinen Öffnungsdruck automatisch an die unterschiedlichen Körperlagen des Patienten an und kann so den unterschiedlichen Anforderungen eines Shuntsystems im Liegen und Stehen gerecht werden und vor allem der Gefahr einer möglichen Überdrainage in der aufrechten Körperposition entgegen wirken.

Ein Ventil für Kinder und Erwachsene

Das schlanke zylindrische Design des Vorgängers wurde beim GAV 2.0 für einen besseren Strömungsverlauf weiter optimiert und noch einmal verkleinert. Gepaart mit dem veränderten Druckstufenkonzept eignet sich das GAV 2.0 für die Behandlung des Hydrocephalus beim Früh- und Neugeborenen, bei Kindern und Erwachsenen.

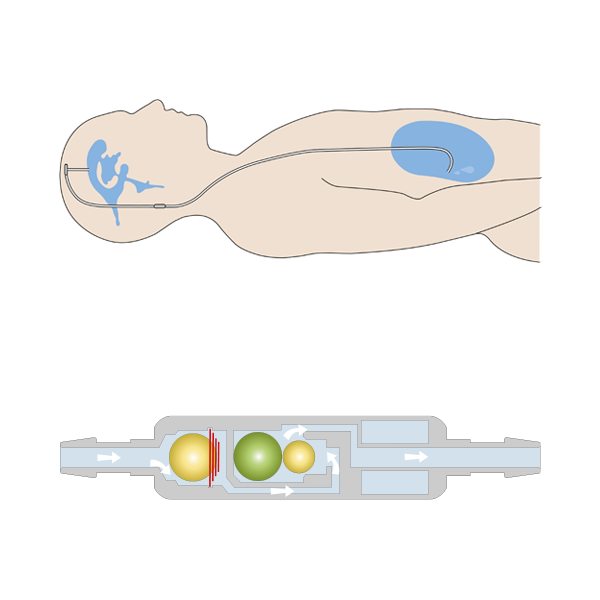

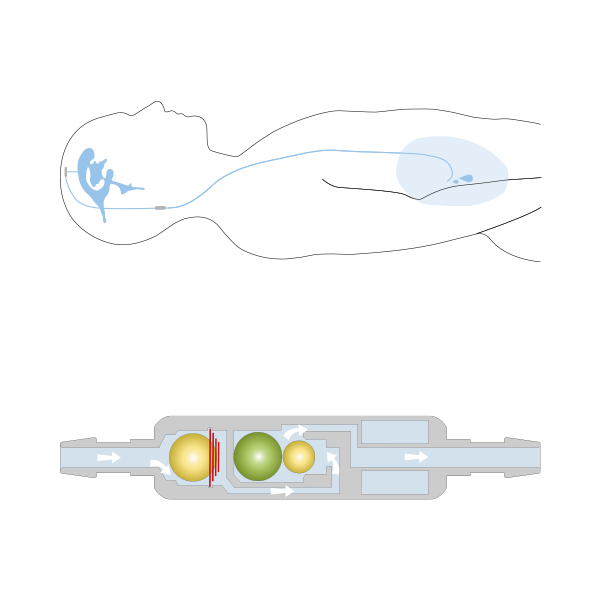

Horizontale Position

Der Ventilöffnungsdruck des GAV 2.0  wird im Liegen nur durch die Mikrospiralfeder der Differenzdruckeinheit bestimmt. Die Gravitationseinheit ist in dieser Körperposition nicht aktiv und immer geöffnet. Übersteigt der Hirndruck (ICP) des Patienten den Öffnungsdruck der Mikrospiralfeder, bewegt sich die Verschlusskugel aus dem Konus, so dass ein Spalt zur Drainage freigegeben wird.

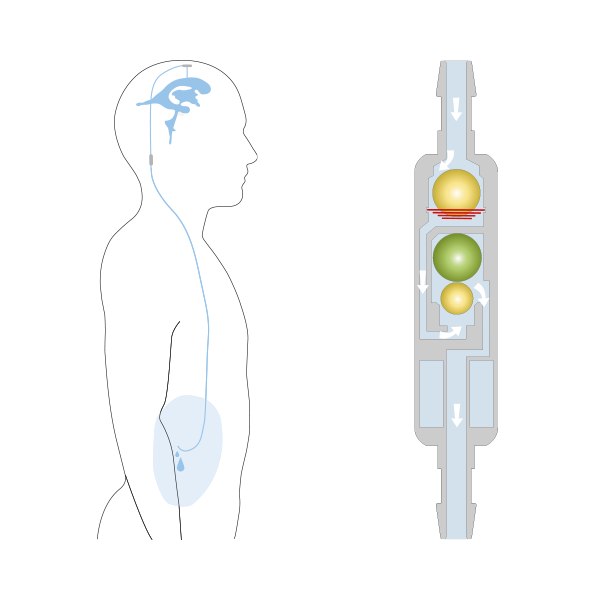

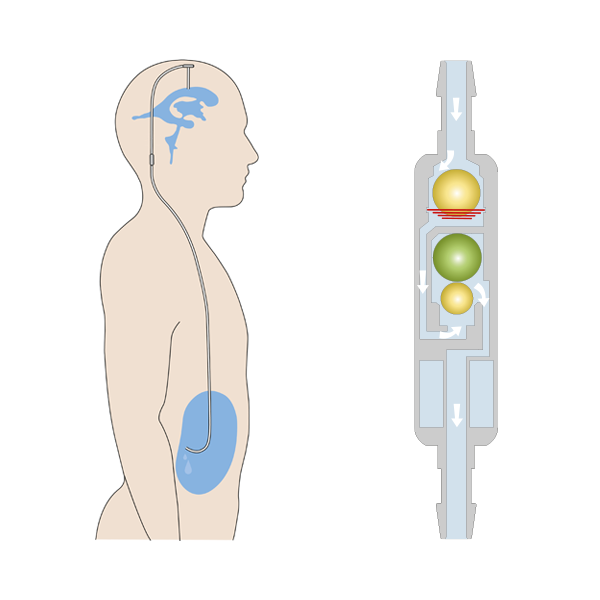

Vertikale Position

In der vertikalen Körperposition wirken Gravitations- und Differenzdruckeinheit gemeinsam. Sobald sich der Patient aufrichtet, werden die Kugeln in der Gravitationseinheit aktiviert, verschließen den Durchlass und bewirken mittels Schwerkraft einen erhöhten Ventilöffnungsdruck. Nun muss zusätzlich zum Öffnungsdruck der Differenzdruckeinheit die Gewichtskraft der Kugeln überwunden werden. Erst wenn die Summe aus Hirndruck (ICP) und hydrostatischem Druck den Öffnungsdruck beider Einheiten übersteigt, ist eine Drainage erneut möglich. Mit diesem deutlich höheren Öffnungsdruck für die stehende Körperlage im Vergleich zum Liegen wird den physikalischen Anforderungen an ein Shuntsystem Rechnung getragen und das Risiko von Überdrainage verkleinert.




Druckstufen­erkennung im Röntgenbild

Jede feste Druckstufe ist speziell kodiert und kann postoperativ auf der Bildgebung erkannt werden. Die unteren Darstellungen zeigen die Röntgenbilder aller verfügbaren Druckstufen des GAV 2.0 (5/20, 5/25, 5/30, 5/35, 10/25 und 10/30 cmH2O):

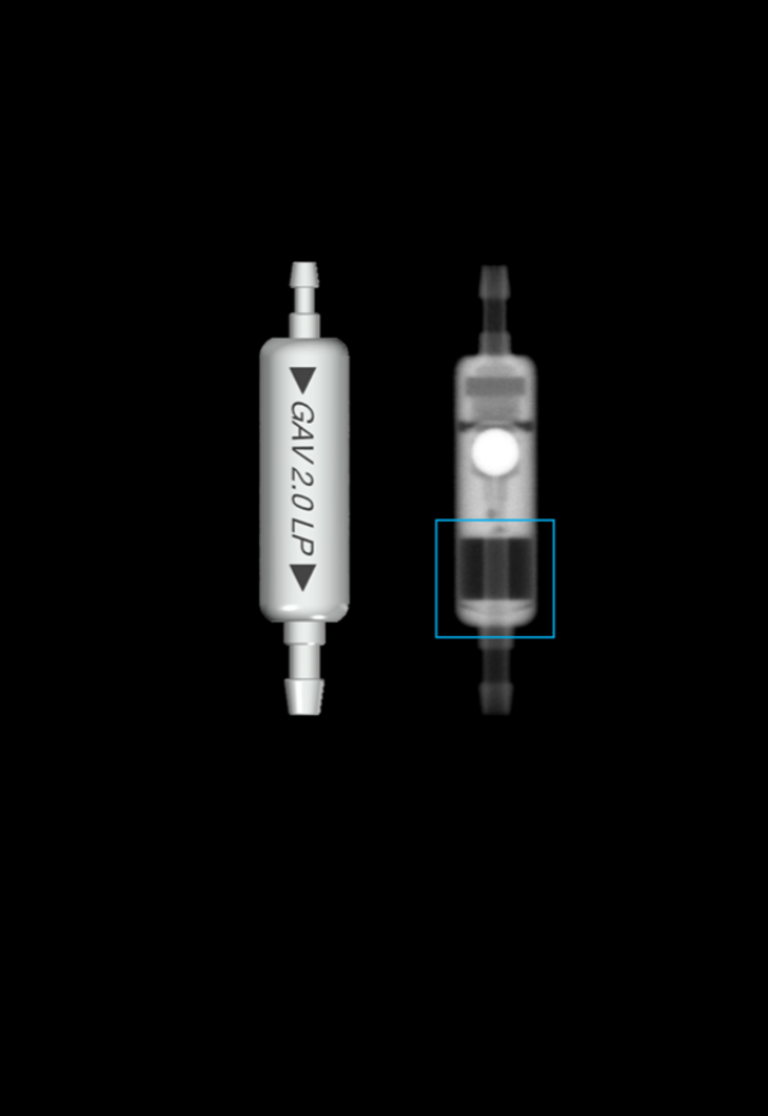

Druckstufe 5/20 cmH2O

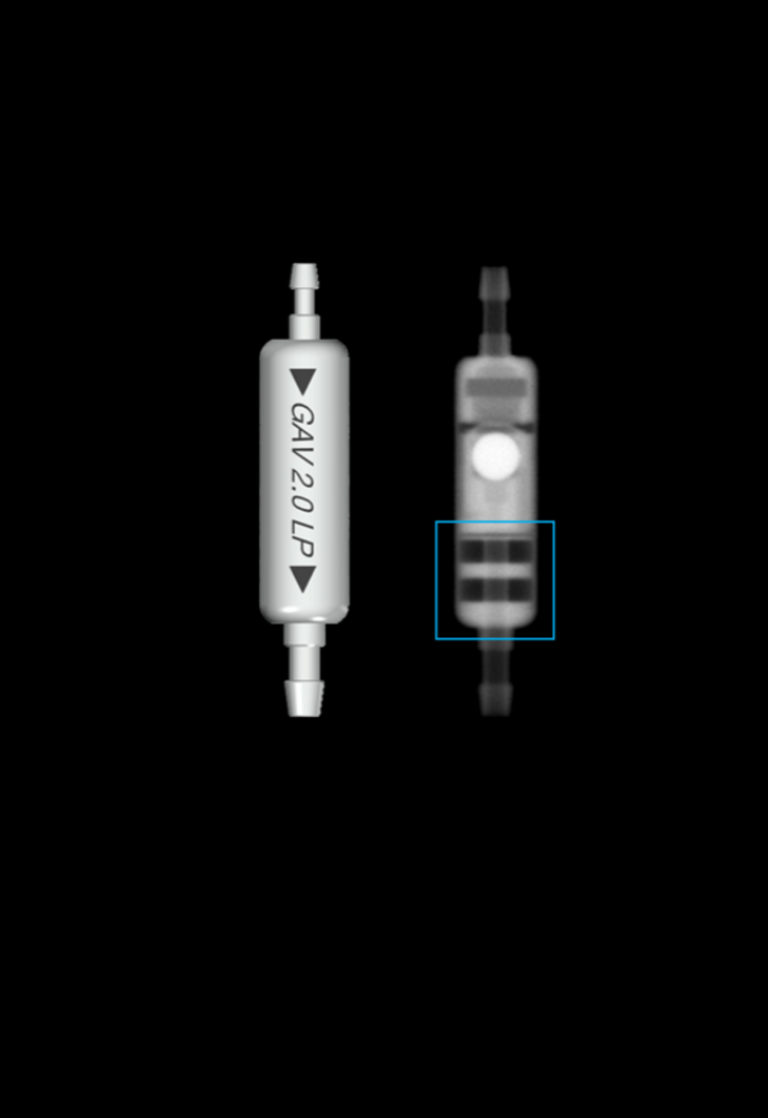

Druckstufe 5/25 cmH2O

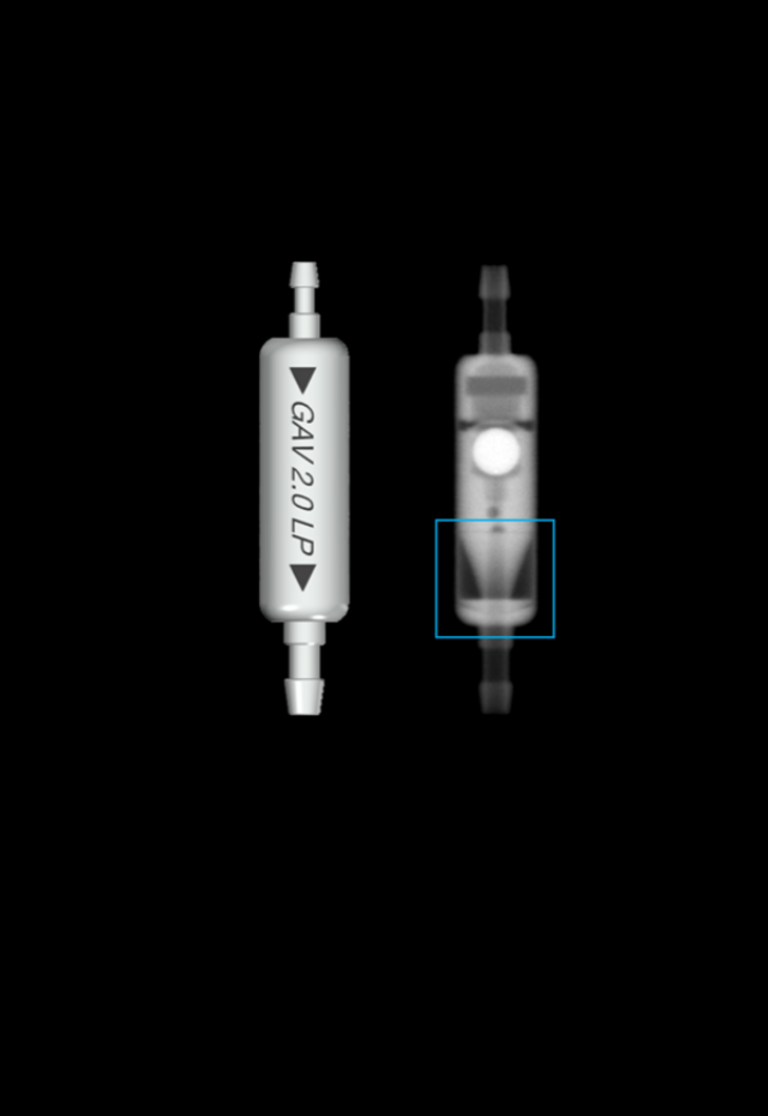

Druckstufe 5/30 cmH2O

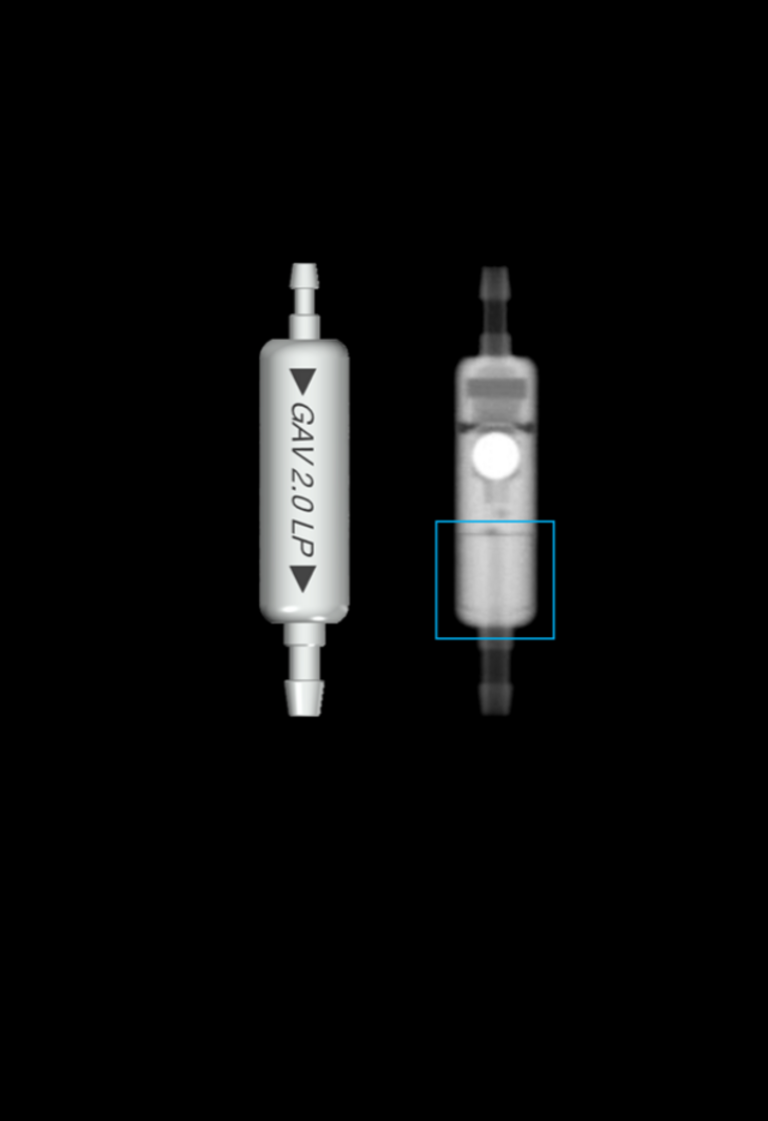

Druckstufe 5/35 cmH2O

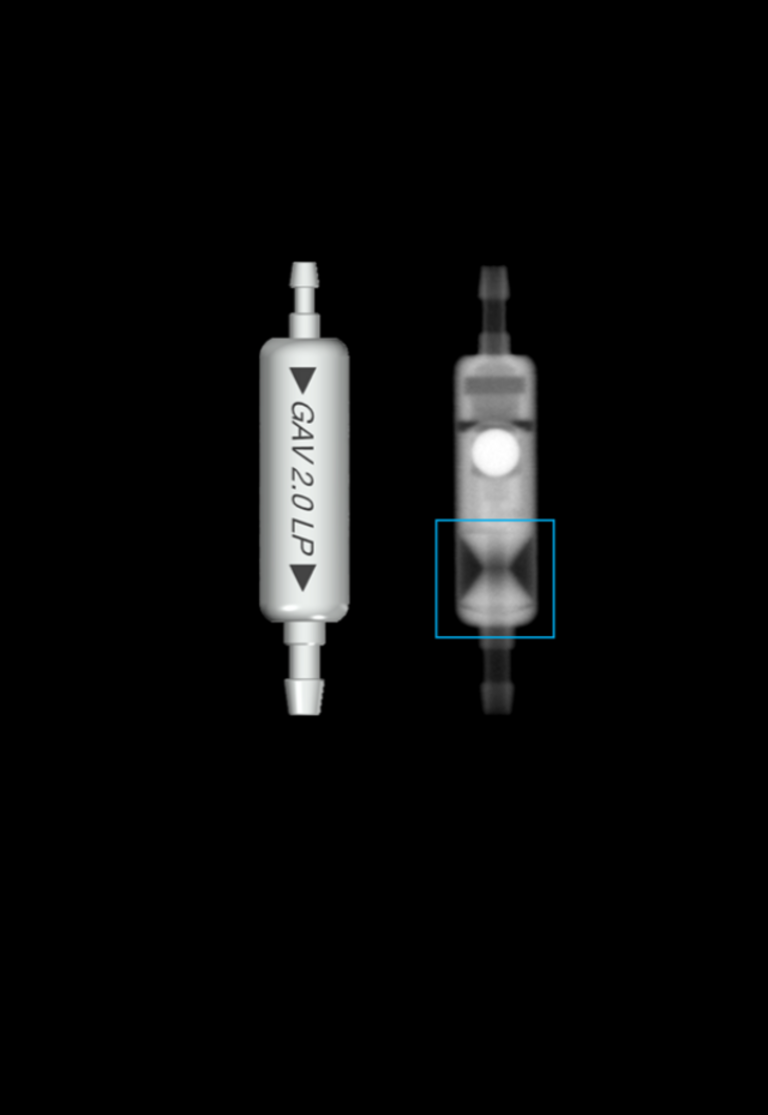

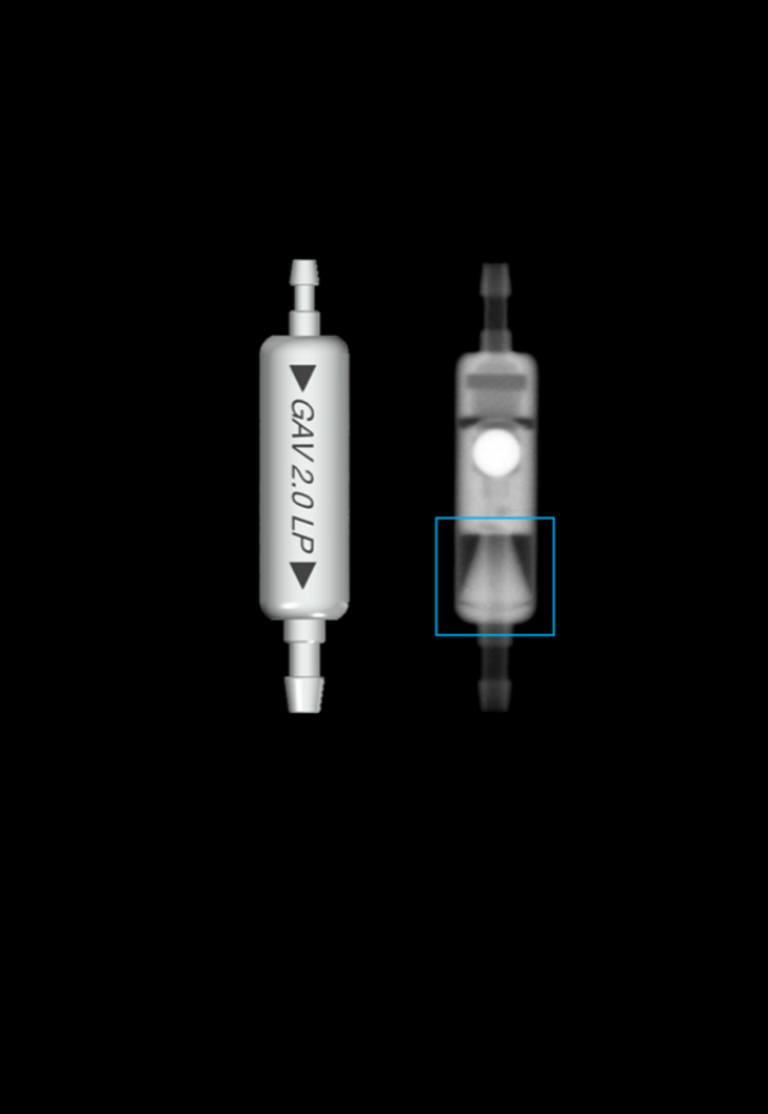

Druckstufe 10/25 cmH2O

Druckstufe 10/30 cmH2O

Detaillierte Informationen zur optimalen Druckstufeneinstellung entnehmen Sie bitte unserer Druckstufenempfehlung.




MIETHKE App - VENTILE EINFACH verstehen

Die MIETHKE App zeigt anschaulich und schnell verständlich die Funktionsweise unserer Ventile:

+ Einfluss der Körperposition auf den Öffnungsdruck: Der Bewegungssensor des Smartphones simuliert die Körperlage des Patienten: aufrecht - schräg - liegend.

+ Druckstufenerkennung im Röntgenbild: Jede eingestellte oder voreingestellte Druckstufe ist hier dargestellt und mittels Templates einfach zu erkennen.

+ Simulation der Verstellbarkeit: Ventile lassen sich einfach mit dem Finger verstellen und helfen so beim Verstehen, was im Inneren des Ventils passiert.

+ Blick ins Innere von MIETHKE-Ventilen: Alle Ventile gewähren einen Blick auf ihre Bauweise und so kann der Einfluss des Liquorflusses auf die Funktionsweise leicht verständlich gezeigt werden.

+ kostenlos für Apple und Android
