SHUNTASSISTANT®2.0 (SA 2.0)

Gravitationsassistent
für VP & LP

für alle Altersgruppen

SA 2.0

FEATURES

  • EIN Ventil für Früh- und Neugeborene, Kinder und Erwachsene
  • drei Produktvarianten: für ventrikulo-peritoneale (SHUNTASSISTANT 2.0) sowie für lumbo-peritoneale Abteilung (SHUNTASSISTANT2.0 LP, gerade und SHUNTASSISTANT2.0 LP, U-Form)
  • mehr Schutz vor Überdrainagekomplikationen durch lagebedingte Funktionsweise
  • unkompliziertes Druckstufenkonzept mit 6 verschiedenen fest eingestellten Druckstufen zur Auswahl
  • einfache Druckstufencodierung für eine klare Druckstufenerkennung in der Bildgebung
  • bedingt MRT sicher bis 3 Tesla
  • kompatibel für eine ergänzende Partnerschaft mit anderen Ventilen
  • schlankes, zylindrisches und kleines Design für einen besseren Strömungsverlauf
  • präzise Feinwerktechnik
  • robust und langlebig durch die Verwendung von Titan

SA 2.0

FUNKTIONSWEISE

Der SHUNTASSISTANT 2.0 beweist seine Stärken vor allem in der Partnerschaft mit anderen Ventilen. Hier kann er z.B. als effizienter Überdrainageschutz mit einem Differenzdruckventil kombiniert werden.

Der SHUNTASSISTANT 2.0 ist die konsequente Weiterentwicklung des bewährten SHUNTASSISTANT sowie paediSHUNTASSISTANT. Er ist wie sein Vorgänger ein separates Gravitationsventil, das den Ventilöffnungsdruck automatisch an die unterschiedlichen Körperpositionen des Patienten anpasst und so einer möglichen Überdrainage im Stehen entgegenwirken kann.

Der SHUNTASSISTANT 2.0 kann an beliebiger Stelle in das Shuntsystem integriert werden. Die Einbauhöhe hat dabei keinen Einfluss auf die Funktionsweise. Wichtig für die einwandfreie Funktionsweise dieses Gravitationsventils ist jedoch die korrekte Lage parallel zur Körperachse.

Das schlanke, zylindrische Design wurde beim SHUNTASSISTANT 2.0 für einen besseren Strömungsverlauf weiter optimiert und das Ventil noch einmal verkleinert. Gepaart mit den unterschiedlich angebotenen Druckstufen eignet sich dieses Ventil gleichermaßen für die Behandlung des Hydrocephalus beim Erwachsenen als auch bei Kindern.

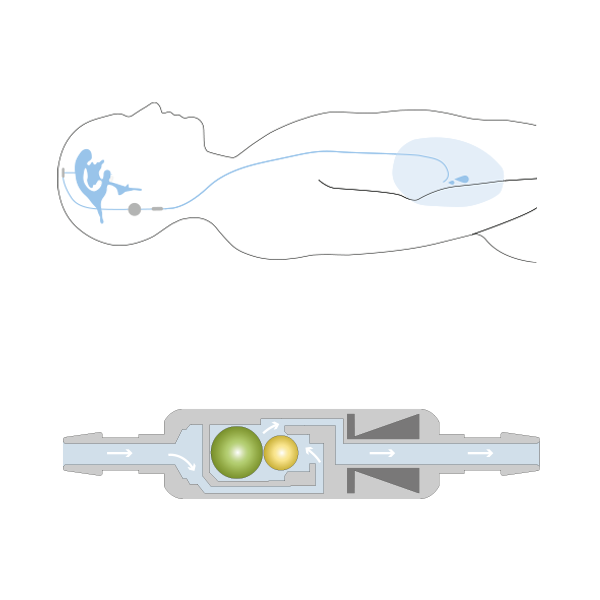

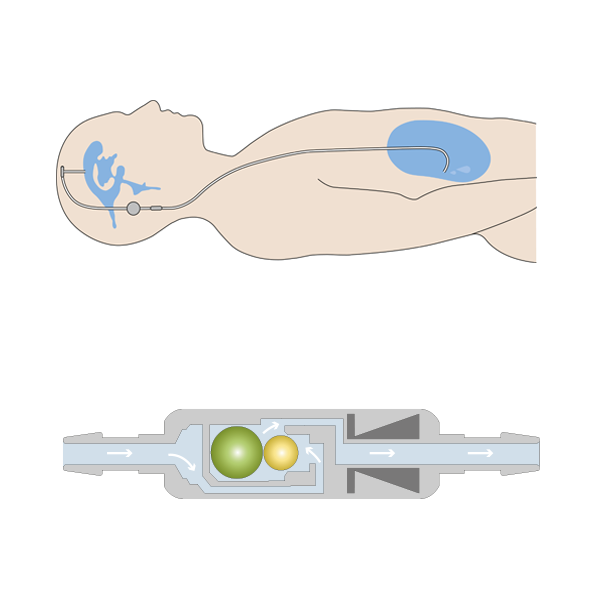

Horizontale Körperposition

Der SHUNTASSISTANT 2.0 ist in der liegenden Körperposition geöffnet und stellt keinen Widerstand dar. Der Öffnungsdruck in horizontalen Körperlage wird ausschließlich durch ein weiteres zu verwendendes Differenzdruckventil bestimmt.

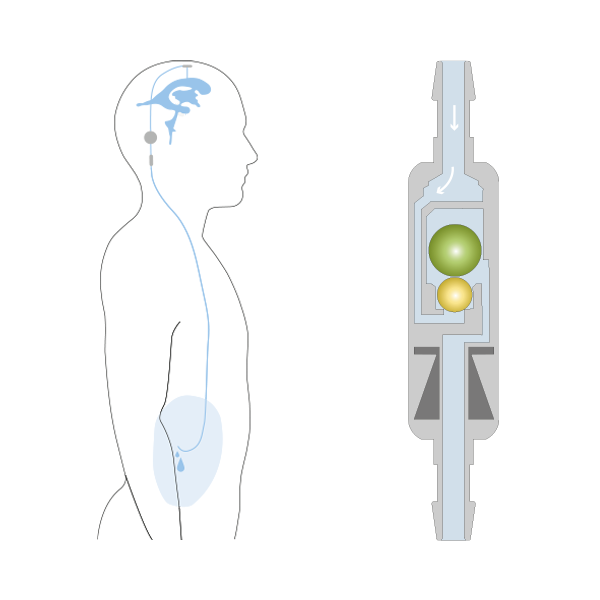

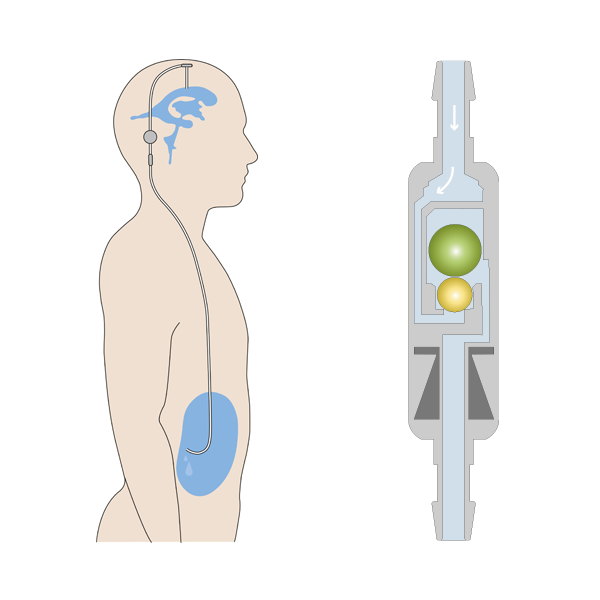

Vertikale Körperposition

Richtet sich der Patient auf, wird der SHUNTASSISTANT 2.0 aktiviert: Die Kugeln im Inneren des Gehäuses verschließen aufgrund der Gravitationskräfte den Durchlass des Ventils, erhöhen so automatisch den Öffnungsdruck und schützen den Patienten vor einer Überdrainage im Stehen. Erst wenn sich der Hirndruck des Patienten so weit erhöht, dass der Öffnungsdruck im Ventil erreicht ist, werden die Kugeln nach oben gedrückt und geben den Durchlass so lange frei, bis der Hirndruck wieder entsprechend gesunken ist. In der vertikalen Körperlage wird der Gesamtöffnungsdruck aus der Summe vom Öffnungsdrucks des Gravitationsventils und dem Öffnungsdruck eines weiteren, verwendeten Differenzdruckventils gebildet.

Druckstufen­erkennung im Röntgenbild

Jede feste Druckstufe ist speziell kodiert und kann postoperativ in der Bildgebung erkannt werden. Die unteren Darstellungen zeigen die Röntgenbilder aller verfügbaren Druckstufen des SA 2.0 (10, 15, 20, 25, 30 und 35 cmH2O):

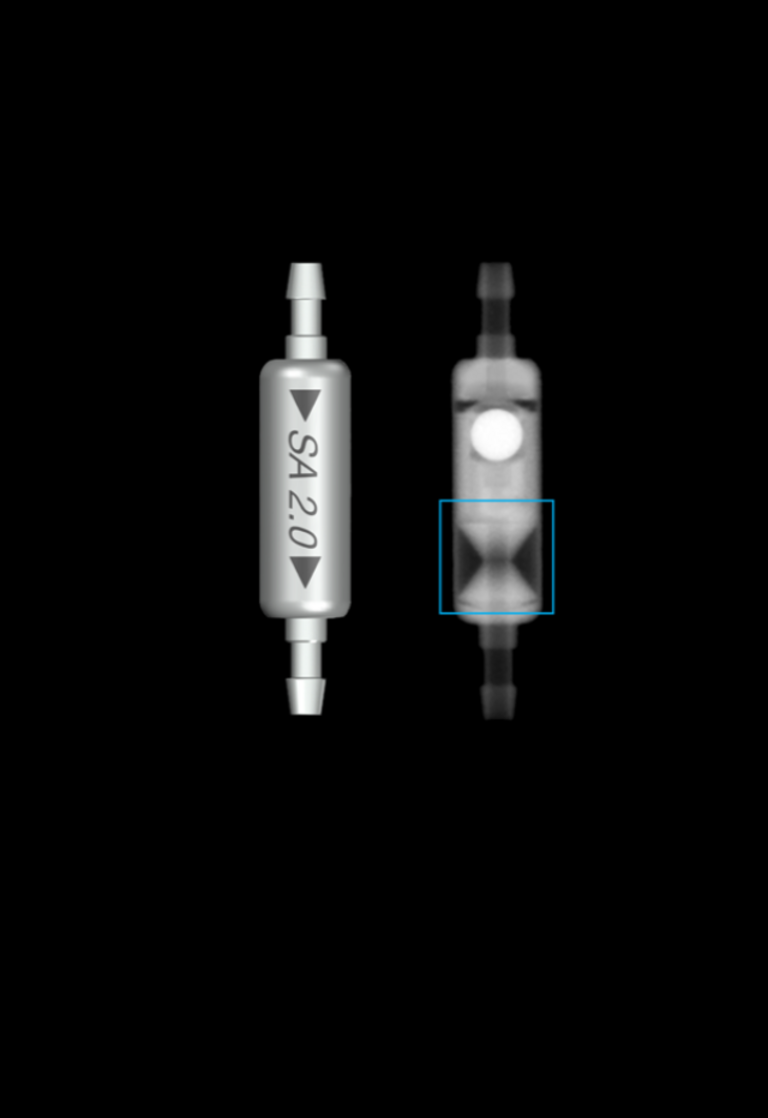

Druckstufe 10 cmH2O

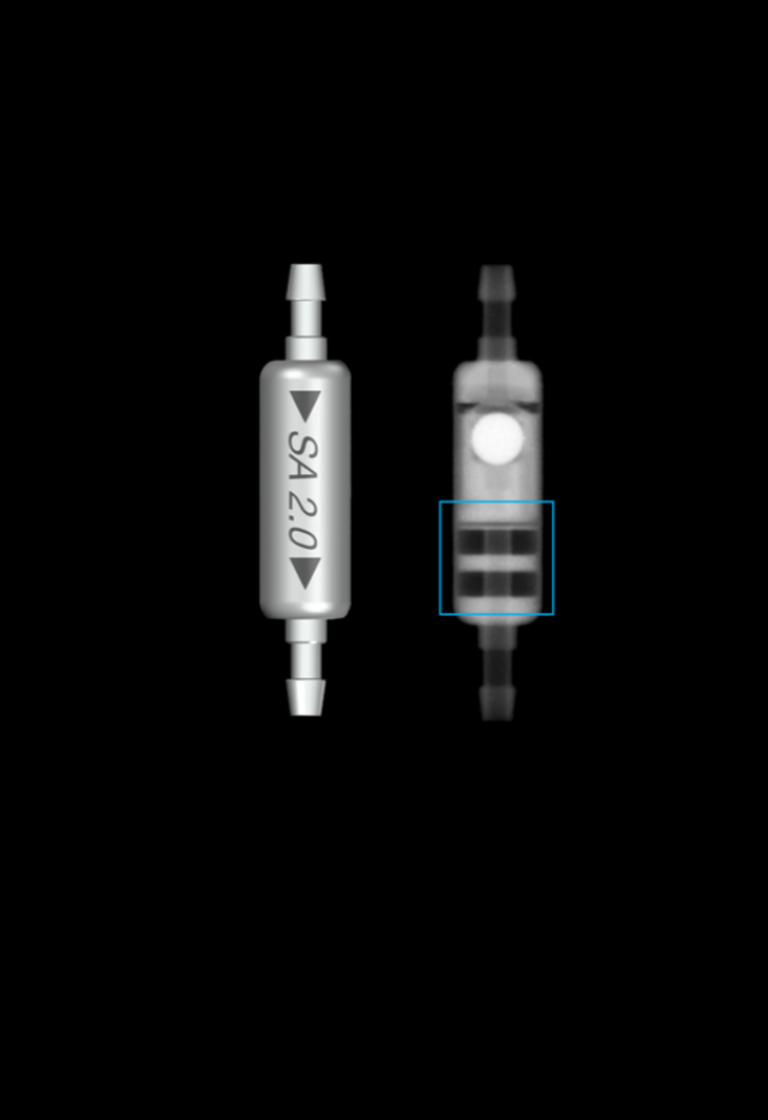

Druckstufe 15 cmH2O

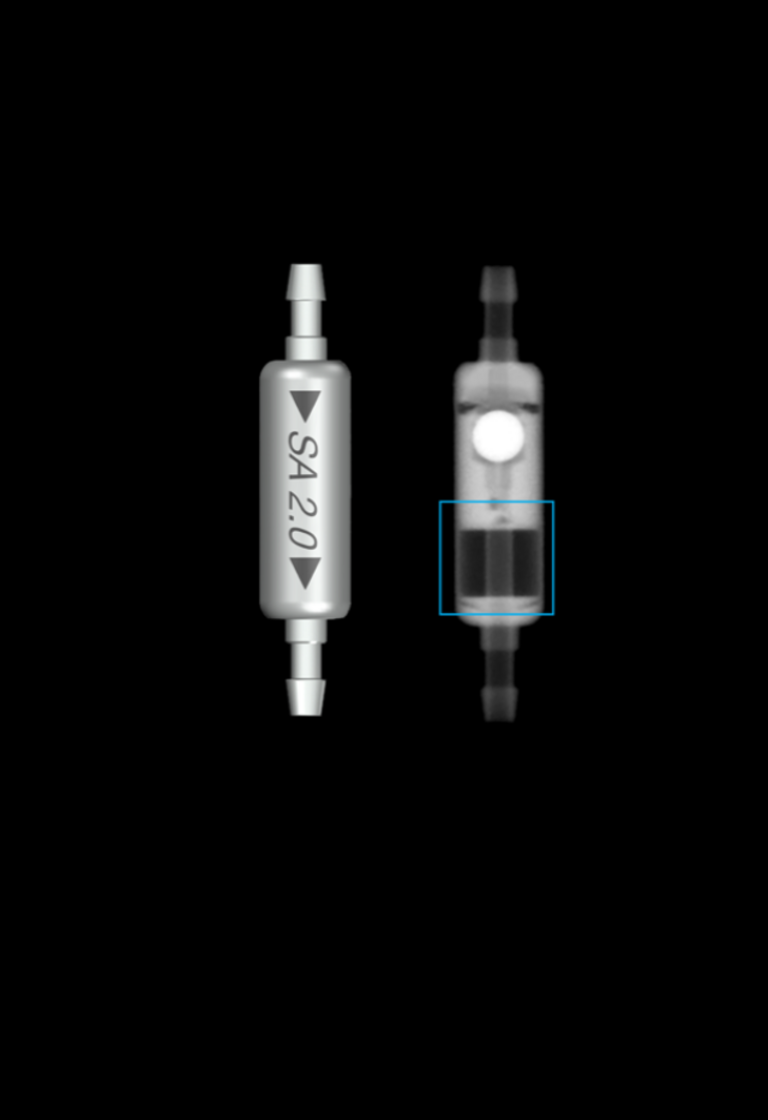

Druckstufe 20 cmH2O

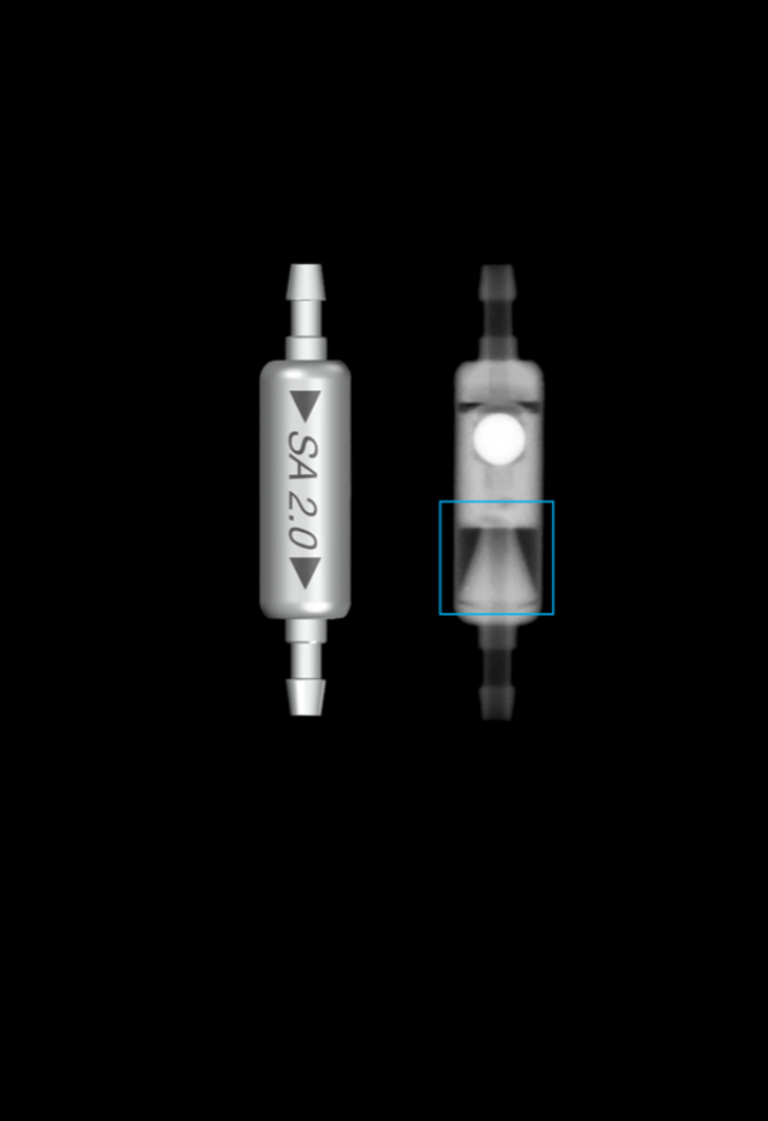

Druckstufe 25 cmH2O

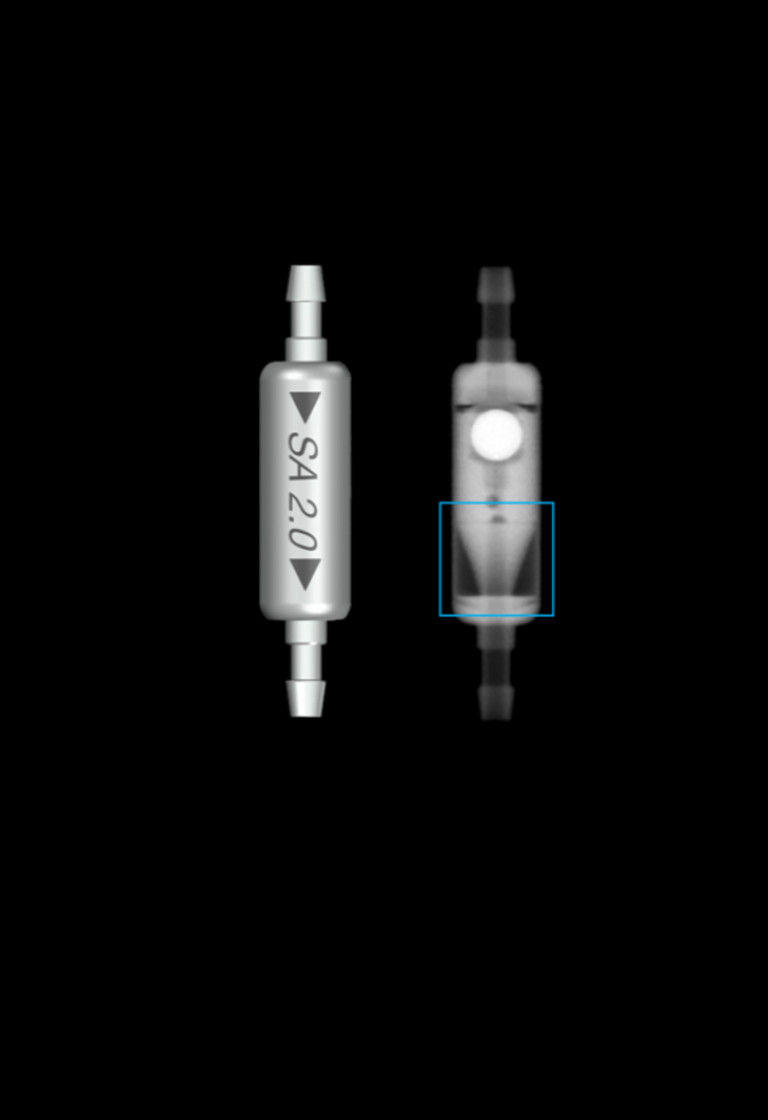

Druckstufe 30 cmH2O

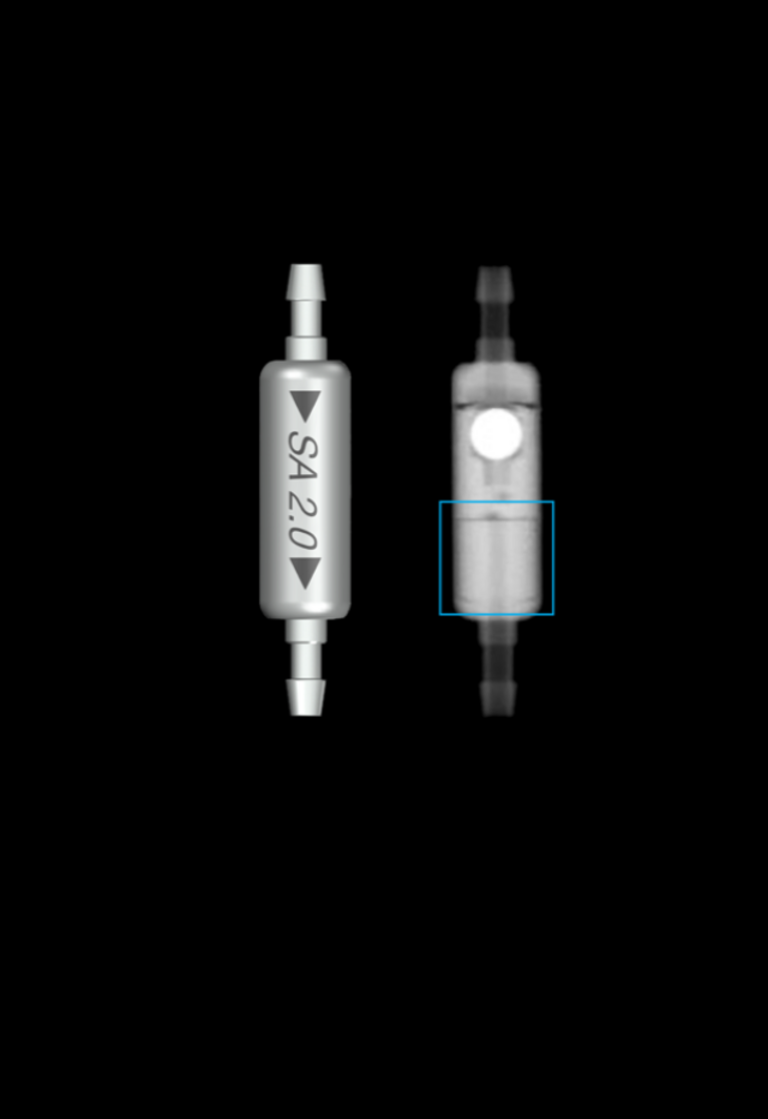

Druckstufe 35 cmH2O

Detaillierte Informationen zur optimalen Druckstufeneinstellung entnehmen Sie bitte unserer Druckstufenempfehlung.




MIETHKE App - VENTILE EINFACH verstehen

Die MIETHKE App zeigt anschaulich und schnell verständlich die Funktionsweise unserer Ventile:

+ Einfluss der Körperposition auf den Öffnungsdruck: Der Bewegungssensor des Smartphones simuliert die Körperlage des Patienten: aufrecht - schräg - liegend.

+ Druckstufenerkennung im Röntgenbild: Jede eingestellte oder voreingestellte Druckstufe ist hier dargestellt und mittels Templates einfach zu erkennen.

+ Simulation der Verstellbarkeit: Ventile lassen sich einfach mit dem Finger verstellen und helfen so beim Verstehen, was im Inneren des Ventils passiert.

+ Blick ins Innere von MIETHKE-Ventilen: Alle Ventile gewähren einen Blick auf ihre Bauweise und so kann der Einfluss des Liquorflusses auf die Funktionsweise leicht verständlich gezeigt werden.

+ kostenlos für Apple und Android
