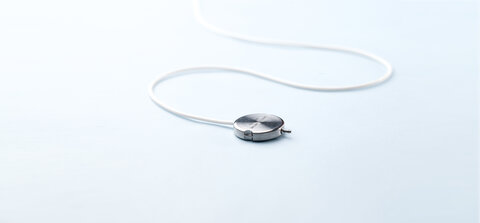

DUALSWITCH-VENTIL (DSV)

Das erste MIETHKE Ventil

DUALSWITCH-VENTIL

FUNKTIONSWEISE

Das DUALSWITCH-VENTIL ist das erste MIETHKE Ventil. Es wurde 1995 erstmals in der Charité in Berlin implantiert und konnte in klinischen Studien schnell durch sehr gute Ergebnisse überzeugen.

Das DUALSWITCH-VENTIL besteht aus zwei parallel angeordneten Ventilkammern, eine für die liegende und eine für die sitzende oder stehende Körperposition. Aufgrund dieser einzigartigen Konstruktion erkennt das Ventil eigenständig, ob sich der Patient in liegender oder in aufrechter Position befindet und stellt so immer den richtigen Ventilöffnungsdruck ein. Die unbeabsichtigte und auch gefährliche Überdrainage wird so effektiv verhindert.

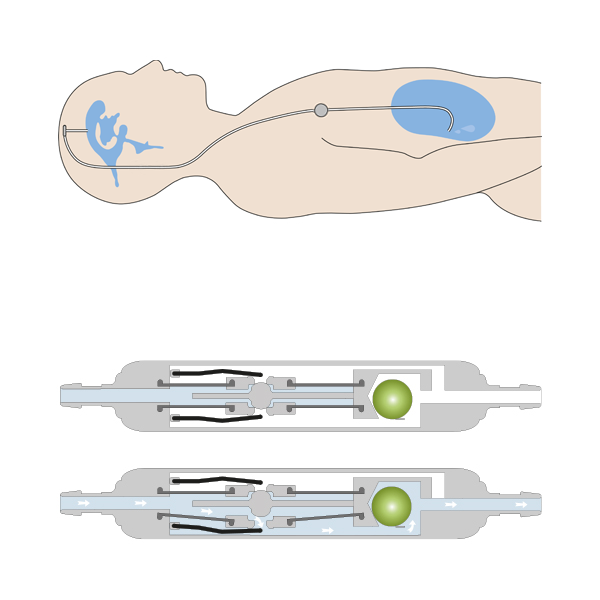

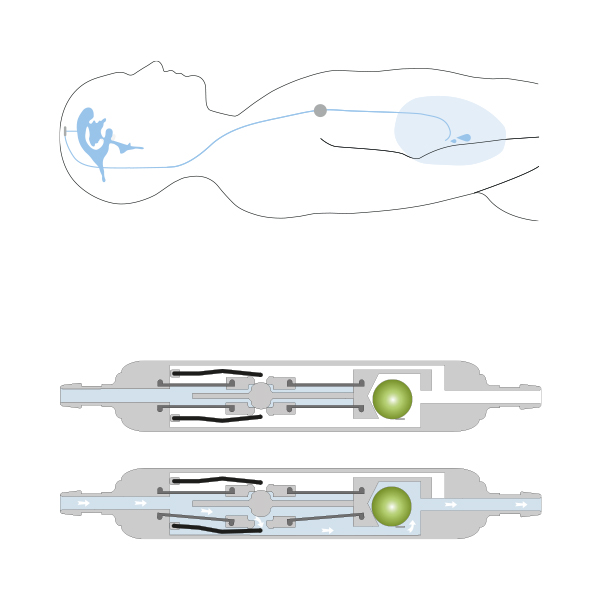

Horizontale Position

Befindet sich der Hirninnendruck in seinen physiologischen Grenzen, bleibt das Ventil verschlossen. Steigt der Hirninnendruck an, öffnet sich nun die Niederdruckkammer des Ventils und verhindert durch die jetzt mögliche Hirnwasserdrainage ein weiteres Ansteigen des Hirninnendrucks.

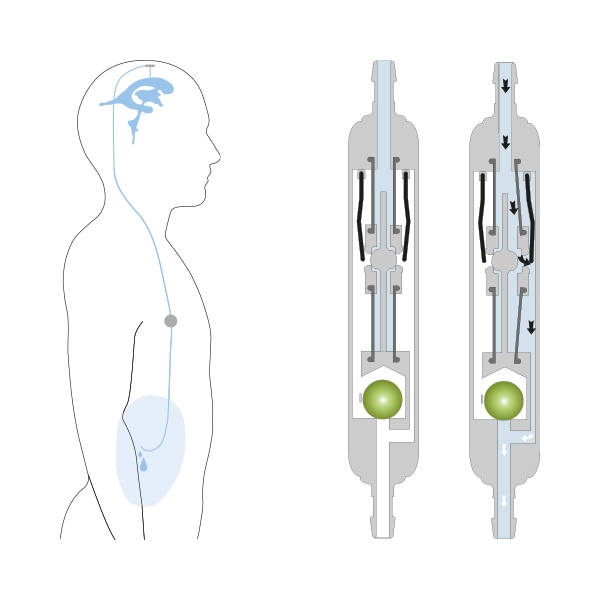

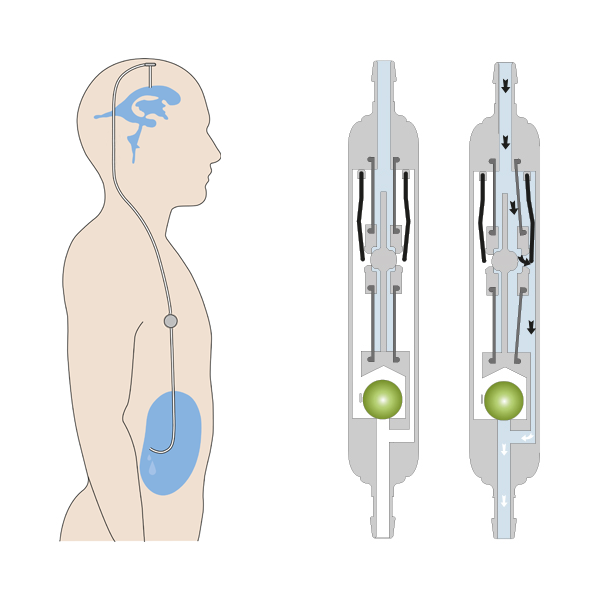

Vertikale Position

Beim Aufrichten des Patienten wird die Niederdruckkammer durch das Herunterfallen der Kugel automatisch verschlossen. Eine Liquordrainage ist jetzt nur noch über die Hochdruckkammer möglich. Dieser höhere Ventilöffnungsdruck in der aufrechten Körperposition verhindert wirkungsvoll eine erhöhte Drainage, die z. B. durch die Sogwirkung am distalen Katheter erzeugt werden kann.

Druckstufen­erkennung im Röntgenbild

Jede feste Druckstufe ist speziell kodiert und kann postoperativ in der Bildgebung erkannt werden. Untere Darstellungen zeigen die Röntgenbilder aller verfügbaren Druckstufen des DSV (5/30, 5/40, 5/50, 10/30, 10/40, 10/50 und 13/30, 13/40, 13/50 cmH2O):

Druckstufe 5/30 cmH2O

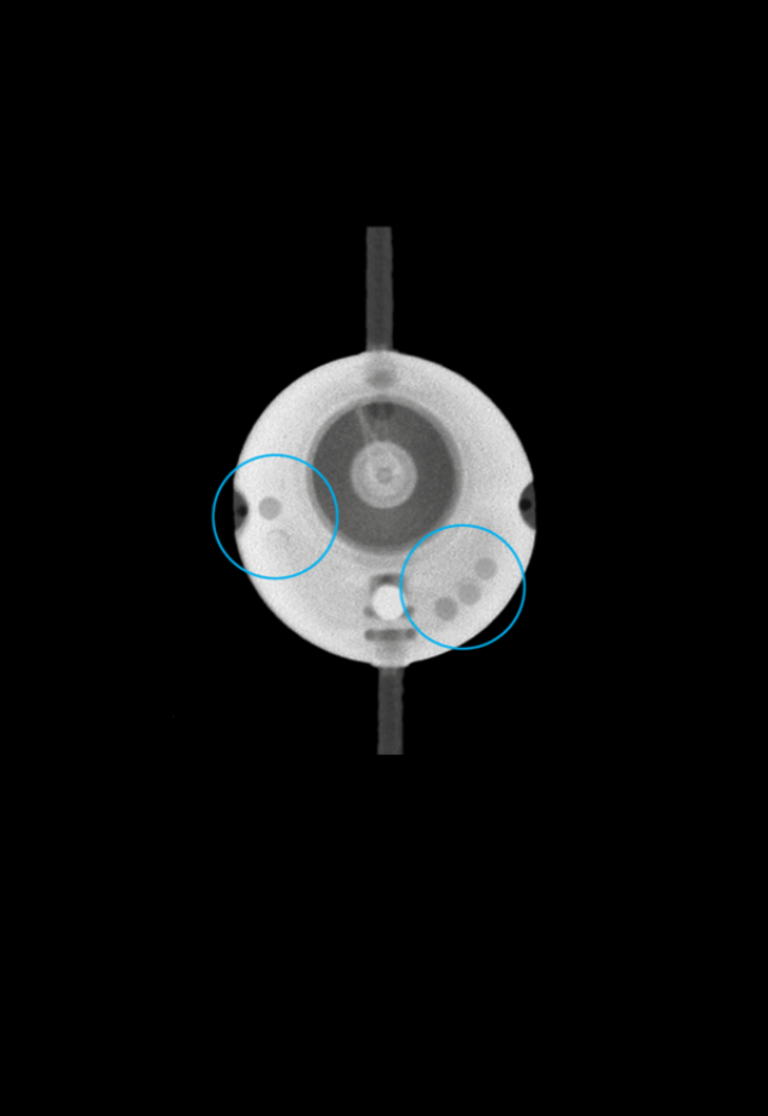

Druckstufe 5/40 cmH2O

Druckstufe 5/50 cmH2O

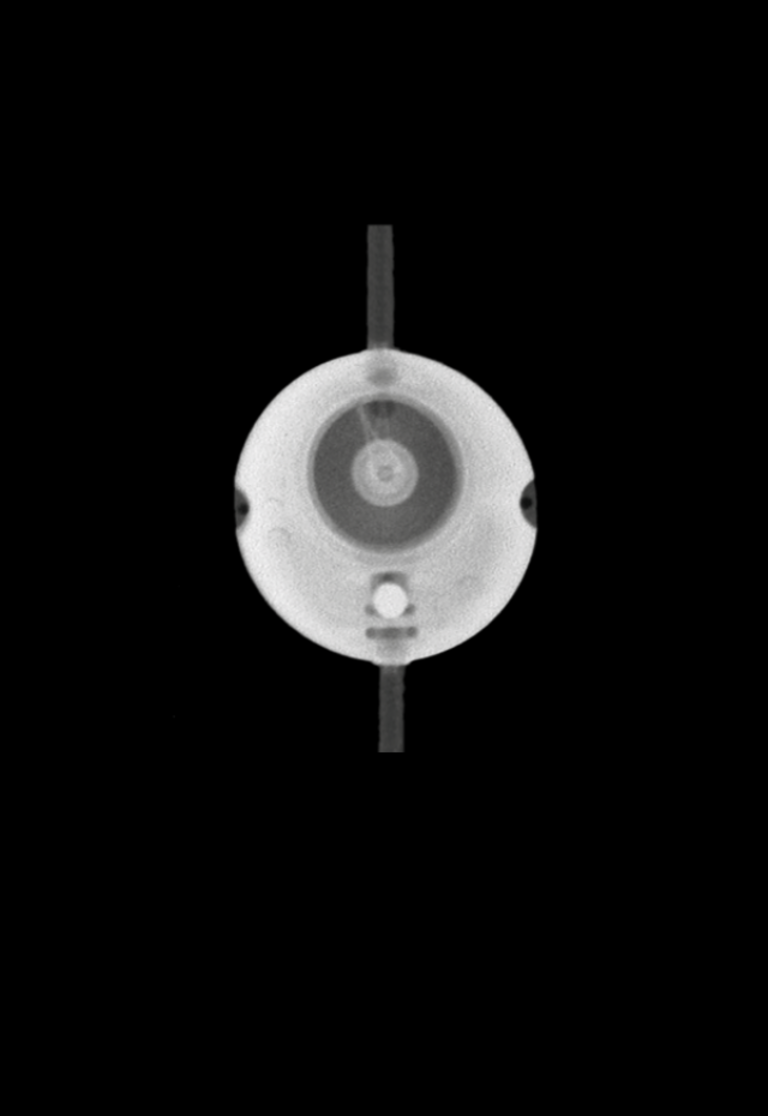

Druckstufe 10/30 cmH2O

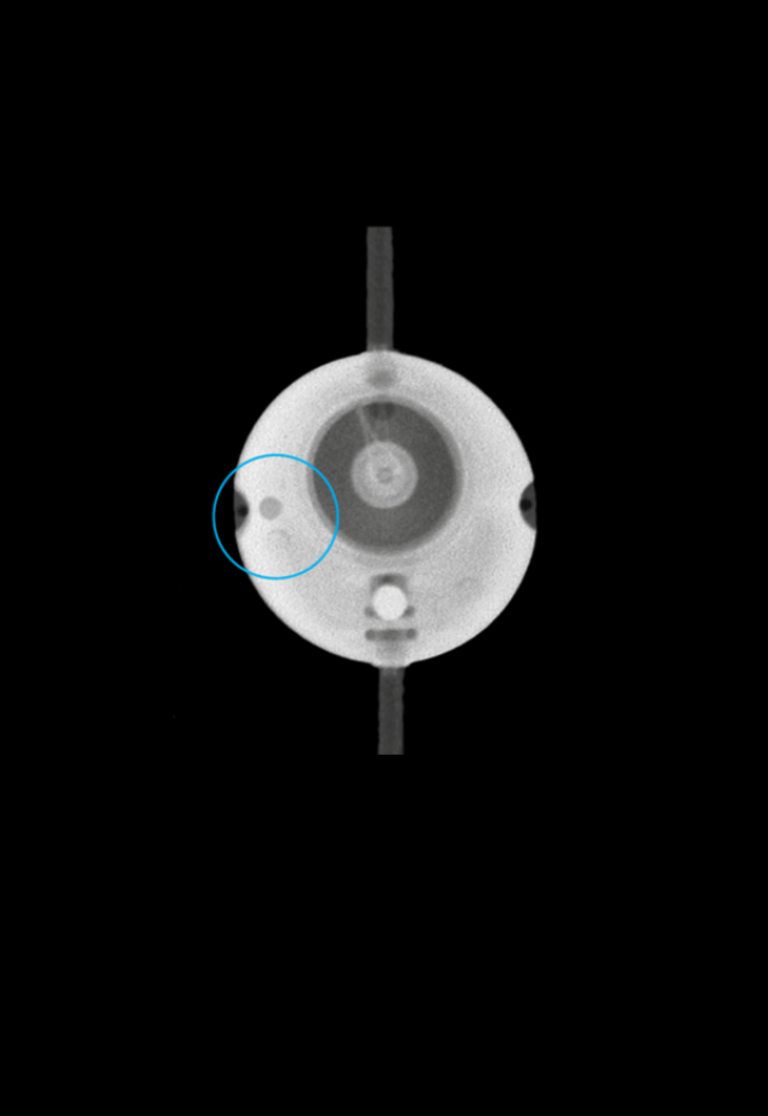

Druckstufe 10/40 cmH2O

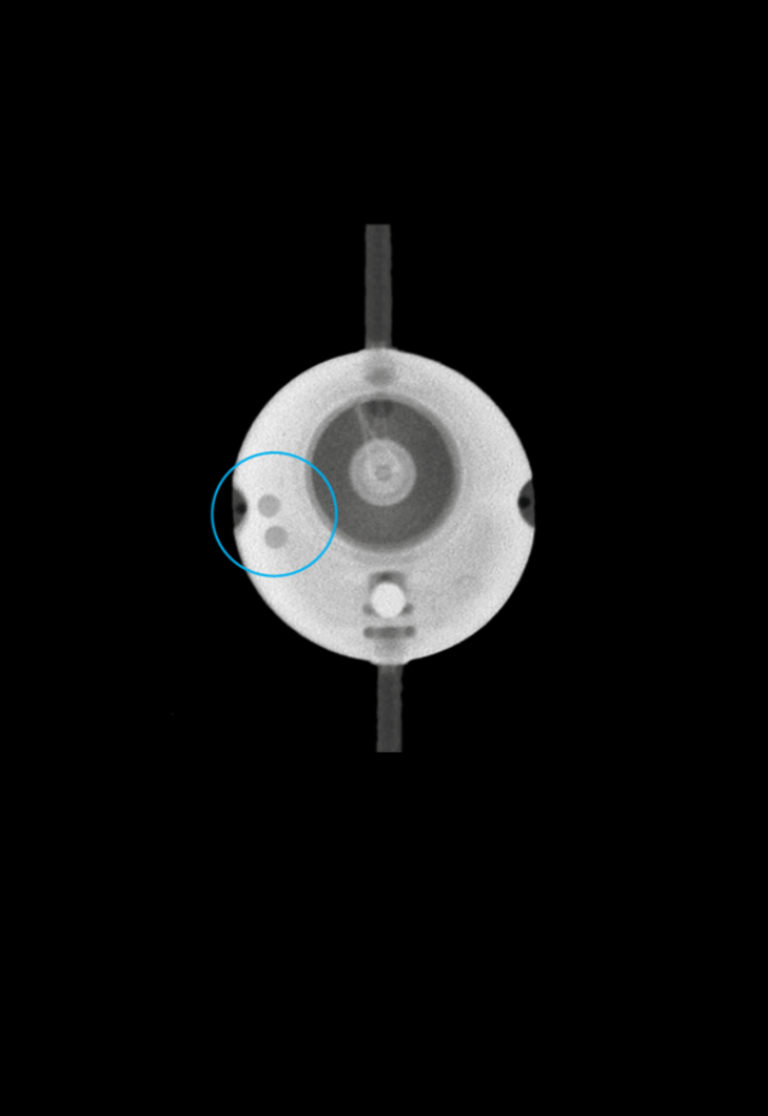

Druckstufe 10/50 cmH2O

Druckstufe 13/30 cmH2O

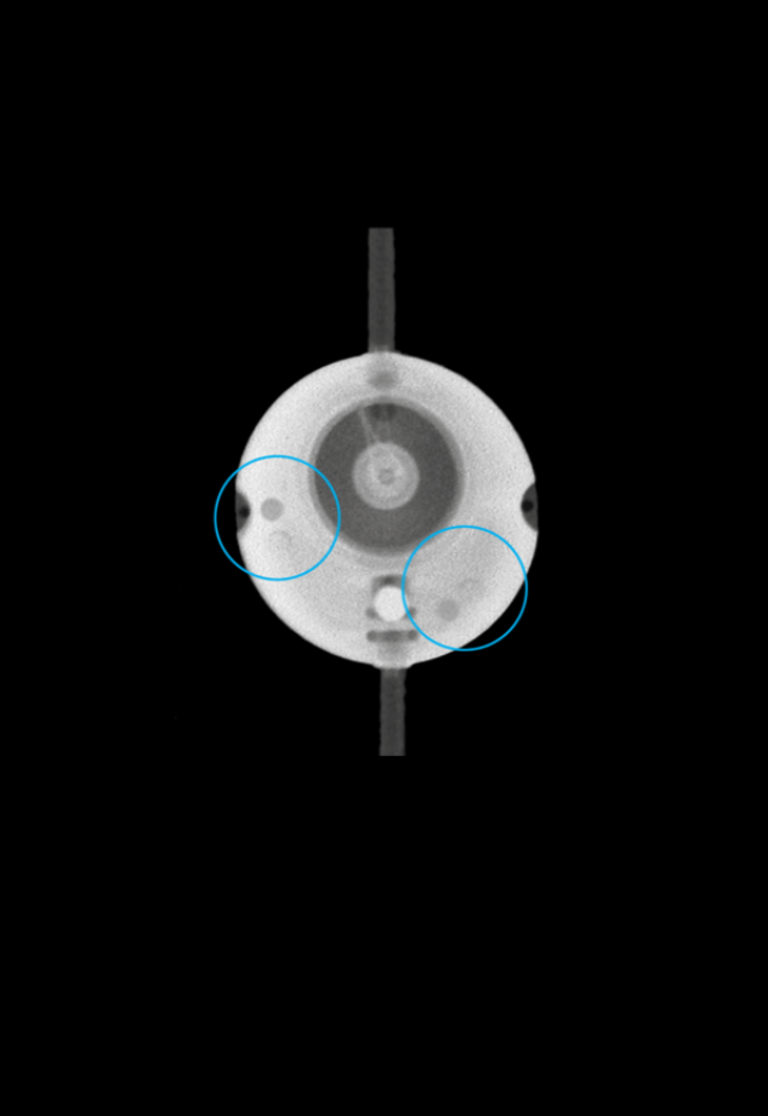

Druckstufe 13/40 cmH2O

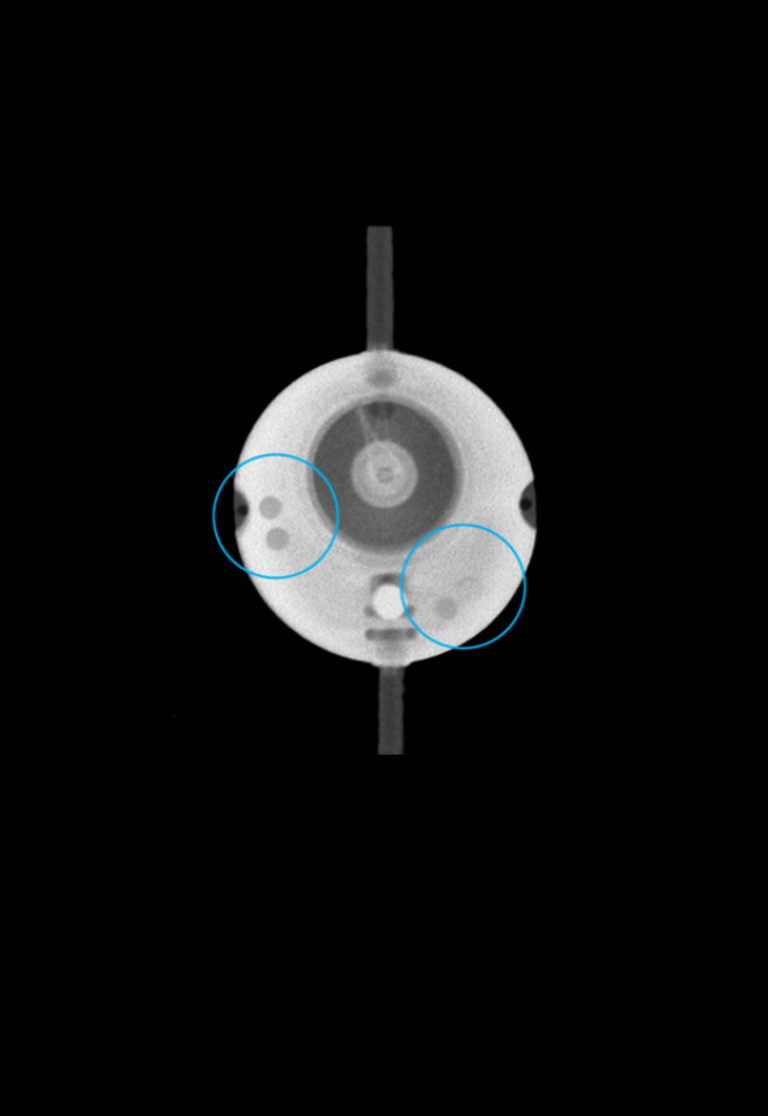

Druckstufe 13/50 cmH2O






MIETHKE App - VENTILE EINFACH verstehen

Die MIETHKE App zeigt anschaulich und schnell verständlich die Funktionsweise unserer Ventile:

+ Einfluss der Körperposition auf den Öffnungsdruck: Der Bewegungssensor des Smartphones simuliert die Körperlage des Patienten: aufrecht - schräg - liegend.

+ Druckstufenerkennung im Röntgenbild: Jede eingestellte oder voreingestellte Druckstufe ist hier dargestellt und mittels Templates einfach zu erkennen.

+ Simulation der Verstellbarkeit: Ventile lassen sich einfach mit dem Finger verstellen und helfen so beim Verstehen, was im Inneren des Ventils passiert.

+ Blick ins Innere von MIETHKE-Ventilen: Alle Ventile gewähren einen Blick auf ihre Bauweise und so kann der Einfluss des Liquorflusses auf die Funktionsweise leicht verständlich gezeigt werden.

+ kostenlos für Apple und Android
