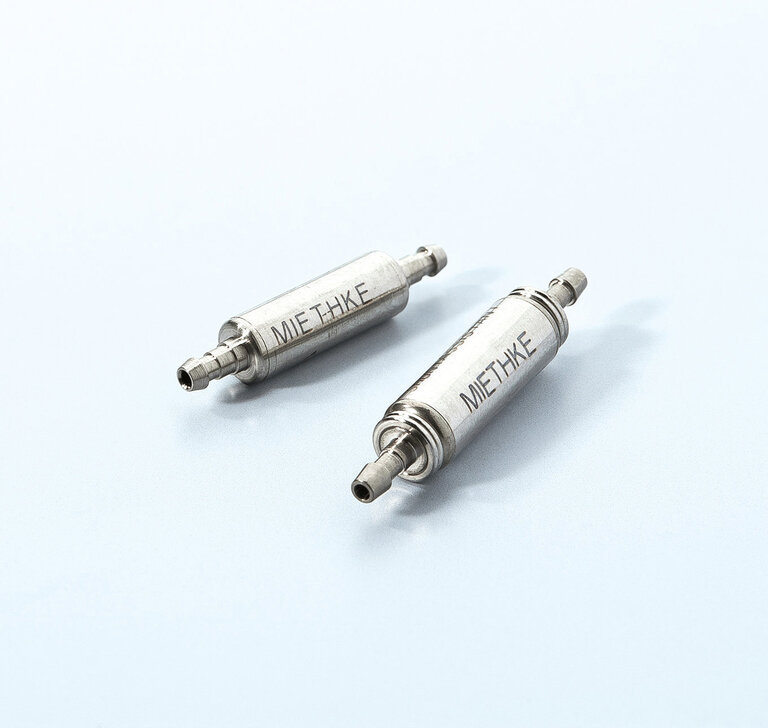

SHUNTASSISTANT® & paediSHUNTASSISTANT®

Der Gravitationsassistent

für Kinder und Erwachsene

SHUNTASSISTANT® & paediSHUNTASSISTANT®

FEATURES

  • zwei Produktvarianten: für Kinder und Erwachsene
  • mehr Schutz vor Überdrainagekomplikationen durch lagebedingte Funktionsweise
  • bedingt MRT sicher bis 3 Tesla
  • kompatibel für eine ergänzende Partnerschaft mit anderen Ventilen
  • schlankes, zylindrisches und kleines Design für einen besseren Strömungsverlauf
  • präzise Feinwerktechnik
  • robust und langlebig durch die Verwendung von Titan

SHUNTASSISTANT® & paediSHUNTASSISTANT®

FUNKTIONSWEISE

Der SHUNTASSISTANT sowie der paediSHUNTASSISTANT dienen der Kontrolle von Überdrainage. Ihre Stärken zeigen sich vor allem in der Kombination mit anderen Ventilen.

Beide Ventile sind separate Gravitationsventile, die ihren Öffnungsdruck automatisch an die Körperlage anpassen und so einer möglichen Überdrainage in der aufrechten Körperposition entgegen wirken. Wie alle lageabhängig arbeitenden Ventile sollten sie immer parallel zur Körperachse implantiert werden. Beide können ideal mit anderen, konventionellen Ventilen (z.B. Differenzdruckventile) kombiniert werden. Dabei spielt es keine Rolle, ob der MIETHKE SHUNTASSISTANT vor oder hinter dem Differenzdruckventil platziert wird. Auch die Einbauhöhe hat keinen Einfluss auf die Funktionsweise.

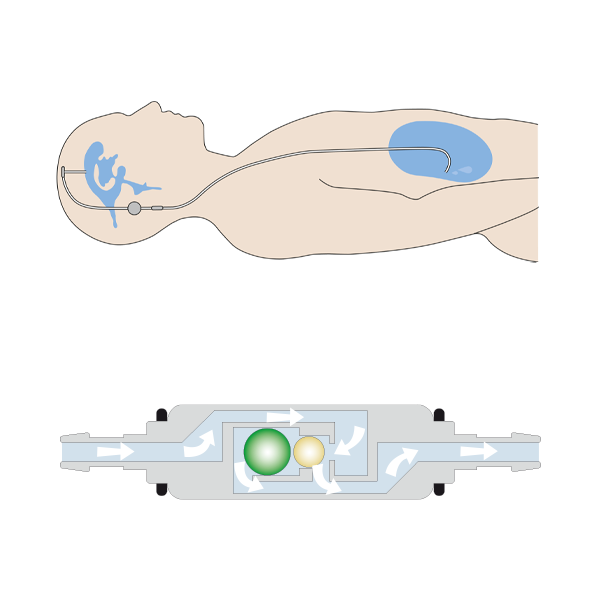

Horizontale Position

Der SHUNTASSISTANT ist in der liegenden Körperposition geöffnet und stellt keinen Widerstand dar. Der Öffnungsdruck in horizontalen Körperlage wird ausschließlich durch ein weiteres zu verwendendes Differenzdruckventil bestimmt.

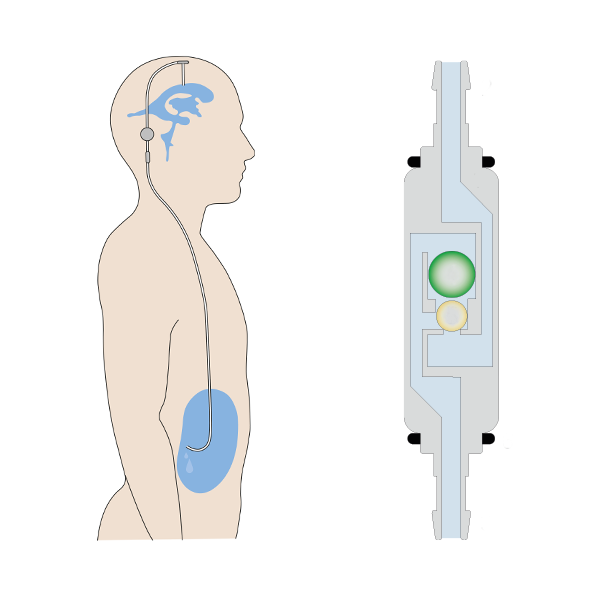

Vertikale Position

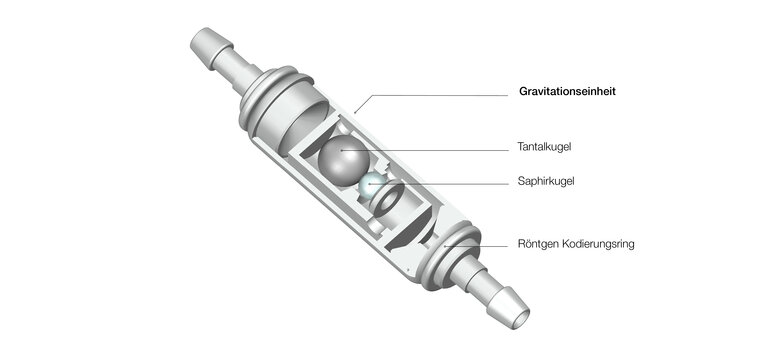

Richtet sich der Patient auf, wird der SHUNTASSISTANT aktiviert: Die Kugeln im Inneren des Gehäuses verschließen aufgrund der Gravitationskräfte den Durchlass des Ventils, erhöhen so automatisch den Öffnungsdruck und schützen den Patienten vor einer Überdrainage im Stehen. Erst wenn sich der Hirndruck des Patienten so weit erhöht, dass der Öffnungsdruck im Ventil erreicht ist, werden die Kugeln nach oben gedrückt und geben den Durchlass so lange frei, bis der Hirndruck wieder entsprechend gesunken ist. In der vertikalen Körperlage wird der Gesamtöffnungsdruck aus der Summe vom Öffnungsdrucks des Gravitationsventils und dem Öffnungsdruck eines weiteren, verwendeten Differenzdruckventils gebildet.

Druckstufen­erkennung im Röntgenbild

Jede feste Druckstufe ist speziell kodiert und kann postoperativ in der Bildgebung erkannt werden. Untere Darstellungen zeigen die Röntgenbilder aller verfügbaren Druckstufen des SA (10, 15, 20, 25, 30 und 35 cmH2O):

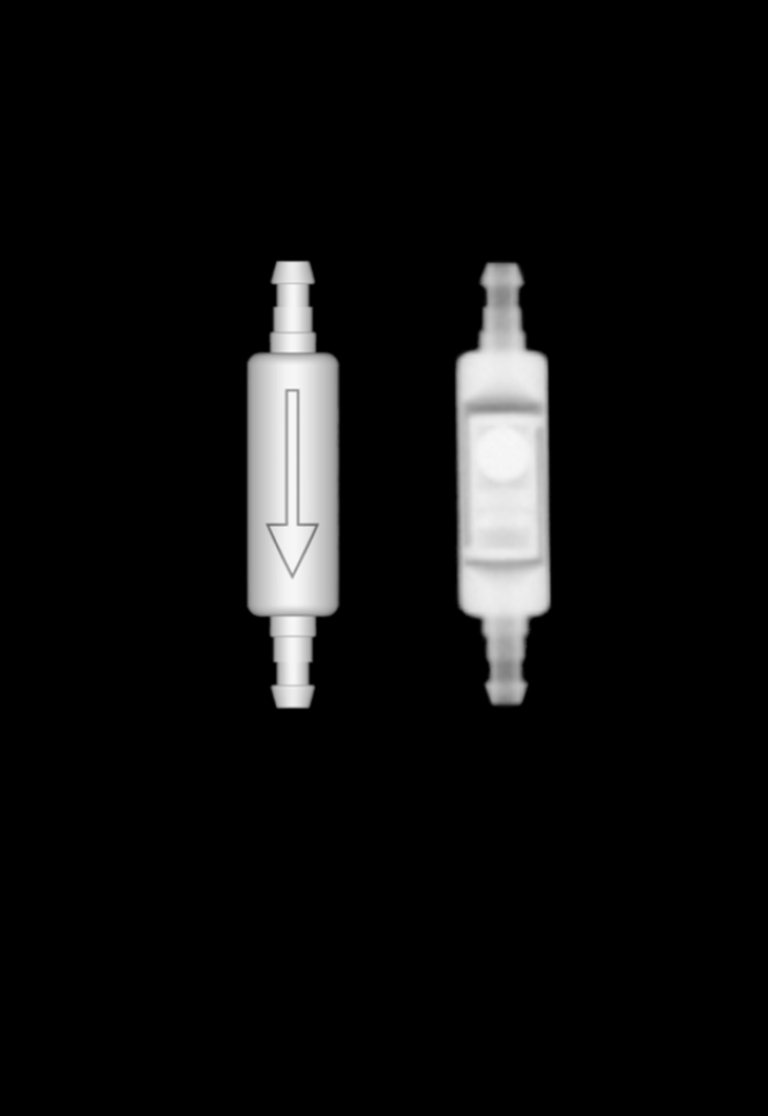

Druckstufe 10 cmH2O (paediSA)

Druckstufe 15 cmH2O

Druckstufe 20 cmH2O

Druckstufe 25 cmH2O

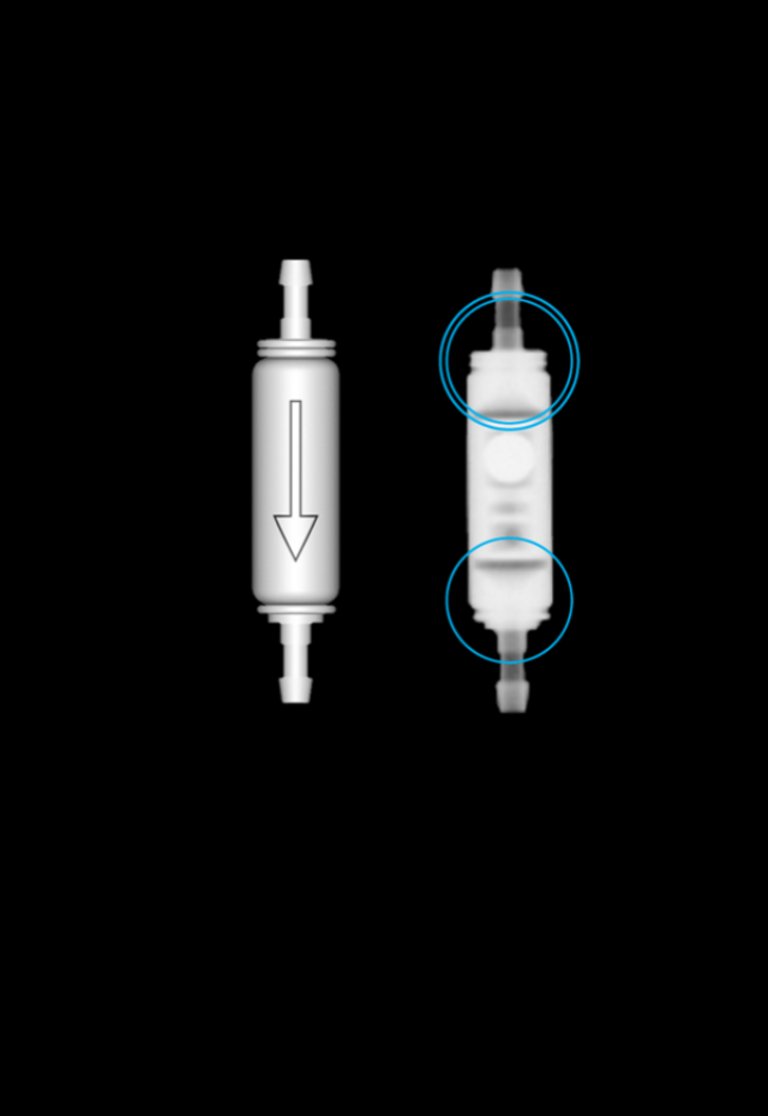

Druckstufe 30 cmH2O

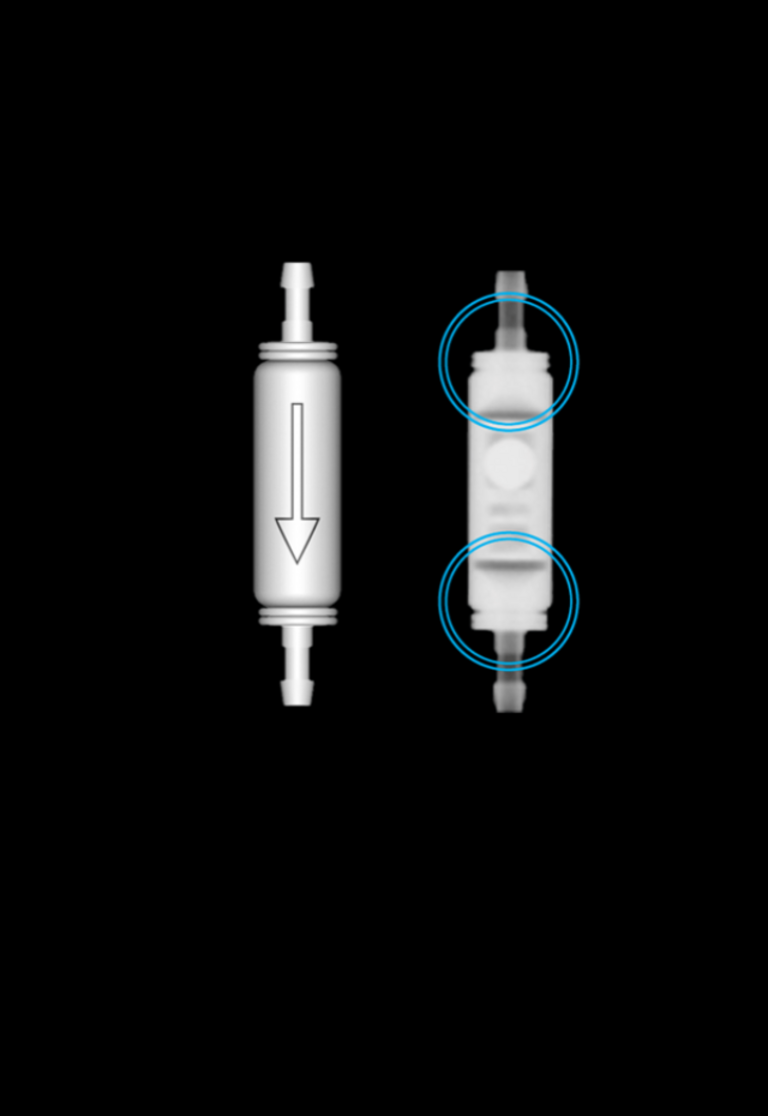

Druckstufe 35 cmH2O

Detaillierte Informationen zur optimalen Druckstufeneinstellung entnehmen Sie bitte unserer Druckstufenempfehlung.




MIETHKE App - VENTILE EINFACH verstehen

Die MIETHKE App zeigt anschaulich und schnell verständlich die Funktionsweise unserer Ventile:

+ Einfluss der Körperposition auf den Öffnungsdruck: Der Bewegungssensor des Smartphones simuliert die Körperlage des Patienten: aufrecht - schräg - liegend.

+ Druckstufenerkennung im Röntgenbild: Jede eingestellte oder voreingestellte Druckstufe ist hier dargestellt und mittels Templates einfach zu erkennen.

+ Simulation der Verstellbarkeit: Ventile lassen sich einfach mit dem Finger verstellen und helfen so beim Verstehen, was im Inneren des Ventils passiert.

+ Blick ins Innere von MIETHKE-Ventilen: Alle Ventile gewähren einen Blick auf ihre Bauweise und so kann der Einfluss des Liquorflusses auf die Funktionsweise leicht verständlich gezeigt werden.

+ kostenlos für Apple und Android
